圓度是指圓形零件在與其軸線垂直的平面內表面形狀的不圓程度.它屬于宏觀幾何形狀誤差.圓度誤差直接影響著零部件的配合精度、旋轉精度、摩擦、振動、噪聲等.近代高精度回轉零件對圓度誤差提出了越來越高的要求

　　圓度測量所用的儀器主要是圓度測量儀.它是以其高精度的回轉軸為測量基準,利用傳感器和被測零件接觸(如電感測頭)或不接觸(如電容測頭),測量不同轉角位置實際輪廓到回轉中心半徑的變化以評定圓度誤差

　　圓度誤差的評定原則

　　圓度誤差評定有4種主要方法。

　　1.最小區域法：以包容被測圓輪廓的半徑差為最小的兩同心圓的半徑差作為圓度誤差。

　　2.最小二乘圓法：以被測圓輪廓上相應各點至圓周距離的平方和為最小的圓的圓心為圓心，所作包容被測圓輪廓的兩同心圓的半徑差即為圓度誤差。

　　3.最小外接圓法：只適用于外圓。以包容被測圓輪廓且半徑為最小的外接圓圓心為圓心，所作包容被測圓輪廓的兩同心圓半徑差即為圓度誤差。

　　4.最大內接圓法：只適用于內圓。以內接于被測圓輪廓且半徑為最大的內接圓圓心為圓心，所作包容被測圓輪廓兩同心圓的半徑差即為圓度誤差.

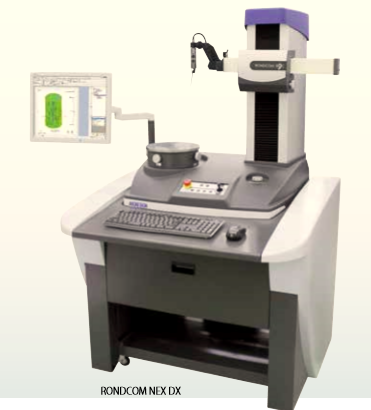

　　圓度測量儀選用半徑測量法，作業旋轉式。該圓度儀旋轉軸系選用高精度氣浮主軸作為測量基準;該圓度儀電器部分由高級計算機及精密圓光柵傳感器、精密電感位移傳感器組成，圓光柵傳感器、精密電感位移傳感器計量視點、徑向位移量，保證測量工件的角位移、徑向值的精確度;圓度儀測量軟件選用依據中文版WinXP操作系統渠道的圓度測量軟件，完成數據收集、處理及測量數據管理等作業。
