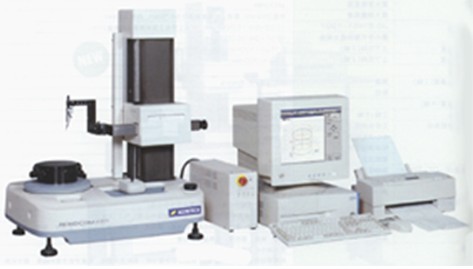

回轉精度

JIS過B7451

(0.04±6H/1000)mmH：從工作臺上面到測量點的高度

最小平方圓的最大偏差

(0.02±3H/1000) mm

直線度精度

上下方向（Z軸）

0.15mm/100mm 0.3mm/350mm

平行度精度

上下方向（Z軸）

2mm/350mm

回轉速度

6/min

上下方向速度

（Z軸）

驅動速度

0.6、1.5 、3、6mm/s快進15mm/s

量程

350mm

徑方賂速度

（R軸）

驅動速度

5mm/s

量程

130mm

自動停止功能

Z軸、R軸

停止自動停止精度

Z軸±5mm、R軸±5mm

最大測量直徑

?260mm

最大裝載直徑

?400mm

最大測量高度

外徑550mm、內徑350mm

測量深度

90mm(內徑40mm以上)

裝載深度

25kg

工作臺外徑

? 148mm

中心調整范圍

±2mm

傾斜調整范圍

±0.60

傳感器

測量力

70mN

測針形狀

? 1.6mm超硬球

形狀誤差的圓度評價方法

LSC(最小平方中心法)、MZC（最小領域中心法）、MIC（最大內接圓中心法）、MCC（最小外接圓中心法）、N。C（無修正）

測量項目

回轉

圓度、平面度、平行度、同心度、圓柱度、徑偏差、厚度偏差度、直角度、振動

直動

圓度、斜度、圓柱度、直角度、平行度

顯示裝置

彩色顯示器（15英寸）

顯示項目

測量條件、測量參數、形狀圖形（展開圖形/立體圖形/遮蔽）、打印機輸出條件、注釋、錯誤信息等

功能

支持中心調整功能、簡易自動測量功能、刻痕跡記錄功能（水平/角度/游標）

分割打印處理功能、實時顯示功能、圓度評價方法的組合、設計對照

濾波種類

數字濾波器（2RC/高斯）

濾波值

回轉

15、50、150、500、15-150、15-500峰/回轉

直動

0.025、0.08、0.25、0.8、2.5、8mm

測量倍率

50、100、200、500、1K、2K、5K、10K、20K、50K、100K 11步級

記錄裝置

選擇彩色打印機/激光打印機

各要素

電源

AC100V、50Hz/60Hz（需要指定）

耗電量

900VA(不包括打印機)

空氣源

0.35-0.7Mpa

耗氣量

30J/min(標準狀態)

設置尺寸

2000(W)*1000(D)*1000(H)mm

質量

190kg
