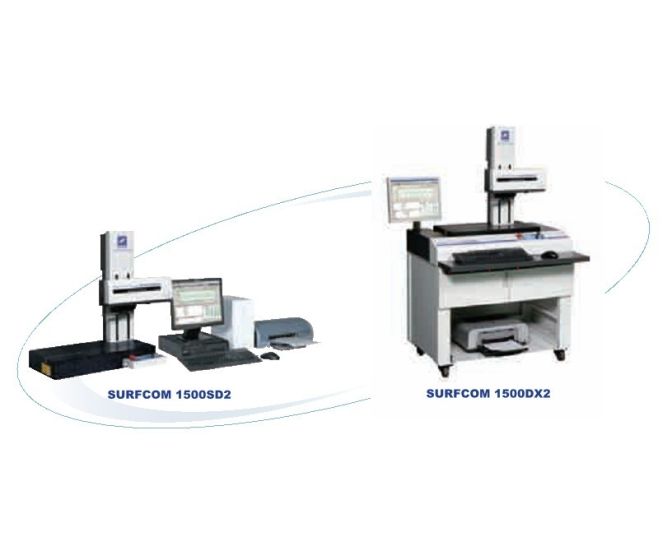

1500X/1500DX-3DF表面粗糙度·輪廓形狀測量機
首次在粗糙度計上采用線性馬達（現正申請專利）
具有世界最高水平的測量速度以速度以及低振動性，能夠進行穩定的高倍率測量。
線性馬達為非接觸驅動，構造簡單（無進給絲桿、齒輪箱），因此不會產生振動。
大幅度提高了生產效率的高速測量
粗糙度測量最大3mm/s、波紋度測量最大20mm/s、移動速度60mm/s，速度如此之快，可使測量效率提高5~10倍（與本公司舊機型相比）
裝載了新開發的高性能小型傳感器
裝載了新開發的傳感器，其設計小巧，適用于高倍率、大范圍的測量。
外徑為14mm、測量范圍達1000mm、測量倍率為50萬倍。
節省空間設計
采用了令人耳目一新的全新設計，占地面積削減了約25%（與本公司舊機型相比）。
設置恒溫室等時，有降低費用的效果。
便于掌握測量操作的AI功能（已獲得專利）
即使事先不設定測量條件，測量機也可以自動進行選擇（粗糙度測量）。此外，為了掌握測量機的操作，備有教學模式。“任何人都能輕易掌握測量操作的測量機”這正是東京精密公司的理念。
采用全自動測量，提高測量效率
通過都學功能，可全自動進行從多點測量到早用數據粘貼制作檢查成績書的一連操作。
達到了60mm/s的移動速度，大幅度提高了全自動測量時的測量效率。
大力強化形狀評價功能，滿足客戶要求
真摯地接受客戶要求，將其反映在可對膜厚測量（段差/面積）、磨耗量計算（重疊形狀間的面積）、液晶用玻璃基板（特殊波紋度）的規格進行評價等方面。
預示新一代發展，具有靈活性的測量系統TIMS
綜合測量系統工程TIMS是東京產精密公司的新開發產品，打存了傳統測量系統束縛，只用一個圖標便可以在各個程序之間自由鏈接，進行分析。
在世界各地都可以使用的全球性機型
符合最新的世界規格ISO、JIS、DIN、ASME、CNOMO等等。而且通過了歐洲安全標準審核，可以標記CE標志。可以使用日、英、德、法、意大利、西班牙語等。（要在國外使用的話，請事先與本公司洽談）
只需一次測量便可任意進行再分析
變換測量標準（直線/前半/后半/R面/兩端）的分析、設定任意評價范圍的分析、以及消除凹凸等異常數據后的分析等等，只需一次測量、便可任意進行再分析。
沒有多余部分，處于領先地位的擴張性
從二維粗糙度到三維粗糙度，或是從粗糙度（二維/三維）到輪廓的復合機，只需追加單元便可容易地升級。
富于靈活性的輸出輸入功能
輸入·輸出功能 可以把圖象數據粘貼到測量結果上，把測量波形數據粘貼到市售的軟件上。
大力強化形狀評價功能，滿足客戶要求
真摯地接受客戶要求，將其反映在可對膜厚測量（段差/面積）、磨耗量計算（重疊形狀間的面積）、液晶用玻璃基板（特殊波紋度）的規格進行評價等方面。
規格
二維粗糙規格
型號 | SURFCOM 1500DX | ||
測量范圍/分辨率 | X軸（橫向） | 100mm/0.04um或是32.000點（數據讀取數為300.000點） | |
Z軸（縱向） | 1000um/0.02um-6.4um/0.0001um | ||
直線度精度 | (0.05+1.0L/1.000)umL=測量長度 | ||
分析項目 | 使用規格 | JIS-2001、JIS-1994、JIS-1982、ISO-1997、ISO-1984、DIN-1990、ASME-1995。CNOMO規格 | |
參數 | Ra,Rq,Ry,Rv,Rc,Rz,Rmax,Rt,Rz,J,R3z,Sm,S,Ra,Rq,Ra,Rq,TIT A Ir,Pc Rsk,Rku,Rk,Rpk,Rvk,Mr1,Mr2,VO,K,tp,Rmr,tp2、Rmr2,Rc,AVH,Hmax Hmin,AREA,NCRx,R,Rx,AR,NR,CPM,SR,Sar | ||
評價曲線 | 剖面曲線、粗糙度曲線、濾波波紋度曲線、濾波中心線波紋度曲線、滾動圓波紋度曲線、滾動圓中心線波紋度曲線、DIN4776特殊曲線、粗糙度中心曲線（Motif）、波紋度中心曲線（Motif）包絡波紋度曲線 | ||
表面特性圖表 | 負荷曲線、功率譜曲線圖、振幅分布曲線 | ||
傾斜補償方法 | 直線補償、R面補償、前半補償、后半補償、兩端補償、花鍵補償（直線、R面、兩端補可以在任意范圍內） | ||
倍率 | 縱倍率（Z軸） | 50、100、200、500、1K、2K、5K、10K、20K、50K、100K、200K、500K倍、任意、自動 | |
橫倍率（X軸） | 0.1、1、2、5、10、20、50、100、200、500、1K、2K、5K、10K、20K倍、任意、自動 | ||
濾波器的種類 | 標準型濾波器（2RC）、相位補償型濾波器（高斯濾波器） | ||
測量速度 | （粗糙度）0.03~3mm/s(波紋度)0.03-20mm/s | ||
移動速度 | （Z軸）-10mm/s(X軸)~60mm/s | ||
傳感器 | 前端半徑2um、材質為金剛石、測量力為0.75mN | ||
先進的功能 | 測量AI | 裝載有測量AI功能、即使初學者也可容易掌握 | |
波形重疊 | 最多可能重疊10個數據的形狀曲線（最適宜于磨耗評價） | ||
自動運行 | 簡易自動以及采用都學功能進行全自動行 | ||
各要素 | |||
電源 | AC100V±10%、50/60Hz、300VA | ||
設置尺寸 | 1250（W）*850（D）*1500（H）mm | ||
質量 | 約125kg | ||
