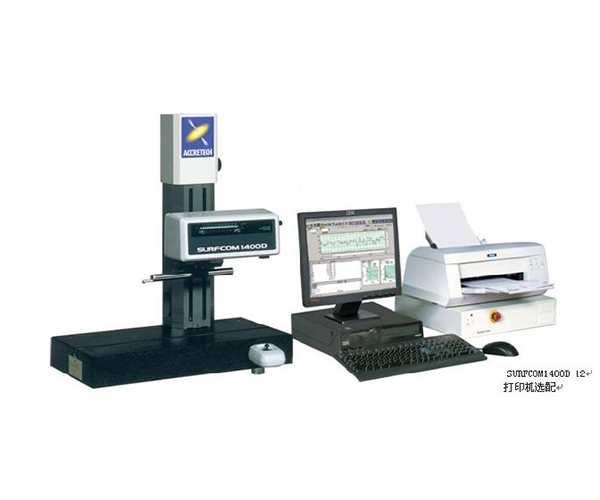

1400D表面粗糙度·輪廓形狀測量機
便于掌握測量操作的AI功能（已獲得專利）
即使事先不設定測量條件，測量機也可以自動進行選擇（粗糙度測量）。此外，為了掌握測量機的操作，備有教學模式。“任何人都能輕易掌握測量操作的測量機”這正是東京精密公司的理念。
采用全自動測量，提高測量效率
通過都學功能，可全自動進行從多點測量到利用數據粘貼制作檢查成績書的一連操作。
大力強化形狀評價功能，滿足客戶要求
真摯地接受客戶要求，將其反映在可對膜厚測量（段差/面積）、磨耗量計算（重疊形狀間的面積）、液晶用玻璃基板（特殊波紋度）的規格進行評價等方面。
預示新一代發展，具有靈活性的測量系統TIMS
綜合測量系統TIMS是東京精密公司的新開發產品，打破了傳統測量系統束縛，只用一個圖標便可以在各個程序之間自由鏈接，進行分析。
在世界各地都可以使用的全球性機型
符合最新世界規格ISO、JIS、DIN、ASME、CNOMO等等。而且通過了歐洲安全標準審核，可以標記CE標志。可以使用日、英、德法、意大利、西班牙語等。（要在國外使用的話，請事先與本公司洽淡）
只需一次測量便可任意進行再分析
變換測量標準（直線/后半/后半/R面/兩端）的分析、設定任意評價范圍的分析、以及消除凹凸等異常數據后的分析等等，只需一次測量、便可任意進行再分析。
沒有多余部分，處于領先地位的擴張性
從二維粗糙度到三維粗糙或，或是從粗糙度（二維/三維）到輪廓的復合機，只需追加單元便可容易地升級。
規格
二維粗糙度規格 | ||
型號 | SURFCOM 1400D | |
測量范圍/分辨率 | X軸（橫向） | 100mm/0.1um或是32.000點（最大數據數） |
X軸（縱向） | 800um/0.02um-25um/0.0004um(6.4um/0.0001um*) | |
直線度精度 | (0.05+1.5L/1.000)umL=測量長度 | |
分析項目 | 使用規格 | JIS-2001、JIS-1994、JIS-1982、ISO-1997、ISO-1984、DIN-1990、ASME-1995、CNOMO規格 |
參數 | Ra、Rq,Ry,Rp,Rv,Rc,Rz,Rmax,Rt,Rmax,Rt,Rz,J,R3z,Sm,S,Ra,Rq,Ra,Rq,TIL T,A,Ir,Pc,Rsk,Rku,Rk,Rpk,Rvk,Mr1,Mr2,VO,K,tp,Rmr,tp2,Rmr2,Rc AVH,Hmax,Hmin,AREA,NCRX,R,Rx,AR,NR,CPM,SR,SAR | |
評價曲線 | 剖面曲線、粗糙度曲線、濾波波紋度曲線、濾波中心線波紋度曲線、滾動圓波紋度曲線、滾動圓中心線波紋度曲線、DIN4776特殊曲線、粗糙度中心曲線 （Motif）波紋度中心曲線（Motif）、包絡波紋度曲線 | |
表面特性圖表 | 負荷曲線、功率譜曲線圖、振幅分布曲 | |
傾斜補償方法 | 直線補償、R面補償、后半補償、兩端補償、花鍵補償（直線、R面、兩端補償可以在任意范圍內） | |
倍率 | 縱倍率（Z軸） | 50、100、200、500、1K、2K、5K、10K、0K、50K、100K、200K*、500K*倍、任意、自動 |
橫倍率（X軸） | 0.1,1、2、5、10、20、50、100、200、500、1K、2K、5K、10K、20K倍、任意、自動 | |
濾波器的種類 | 標準型濾波器（2RC）、相位補償型濾波器92RC）、相位補償型濾波器（高斯濾波器） | |
測量速度 | 0.03、0．06、0.15、0．3、0.6、1.5、3、6mm/s | |
傳感器 | 前端半徑2um、材質為金剛石、測量力為0.75mN | |
先進的功能 | 測量AI | 裝載有測量AI功能、即使初學者也可容易掌握 |
波形重疊 | 最多可以重疊10個數據的形狀曲線（最適宜于磨耗評價） | |
自動運行 | 簡易自動以及采用教學功能進行全自動運行 | |
各要素 | ||
電源 | AC100V±10%、50/60Hz、30VA | |
設置尺寸 | 1700（W）*500（D）*750（H）mm | |
重量 | 約125kg(2D)、約135kg(3D) | |
